Descrição
Máquina de compressão para a realização de ensaios físicos em tampões com capacidade de carga de 500kN, classe 1 de acordo com a norma NM ISO 7500-1, compatível com a utilização de dispositivos e acessórios para a realização de ensaios físicos de verificação da resistência mecânica dos tampões, atendendo a norma ABNT NBR 10160 com as seguintes características técnicas principais:
– Aplicação de forças com controle manual, através de válvulas de carga e alívio;
– Altura util para a realizacao de ensaios até 450mm;
– Curso útil do deslocamento do cilindro hidraulico de 150mm;
– Base de apoio do corpo de prova, em aço com dimensões para instalação de peças com até 1.300 mm de diâmetro.
– Pintura anticorrosiva;
– Conforme condições estabelecidas na norma regulamentadora nr 12;
– Prato de compressão com diâmetro de 250 mm,150 mm e 75 mm (intercambiáveis), conforme norma ABNT NBR 10160;
– Unidade hidráulica completa com reservatório, bomba, transdutor de pressão, mangueira e conexões. O equipamento possibilita a aplicação de carga contínua e conta com 2 válvulas reguladoras para incremento e decremento de carga.
– Sistema de indicação digital de força com 5 dígitos e resolução de 1 kgf, possui ainda as funções de pico máximo e tara para a carga.
– Sistema de indicação digital da deflexão da amostra com 4 dígitos e resolução de 0,001mm.
– Dispositivo para medição da Flecha Inicial e Flecha Residual.
Acessórios
– 01 LVDT (transdutor de deslocamento linear) com curso útil de 10mm para medição da flexa residual.
– 01 LVDT (transdutor de deslocamento linear) com curso útil de 150mm, suporte de afixação e ajuste do posicionamento para medição do deslocamento vertical do Prato Superior.
– Célula de carga tipo Q, capacidade 20.000 kgf
– Placa de Regularização de Superfície em borracha natural, dureza de 70 shore A, com diâmetro de 250 mm,150 mm e 75 mm
– Célula de carga tipo Q, capacidade 5.000 kgf
– 01 (uma) base de apoio para CP (prato inferior) quadrada #1300x1300x40 mm, em aço.

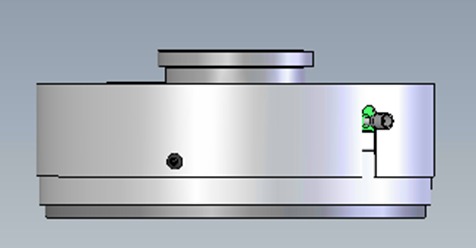

– Prato superior nos diâmetros de 250 mm,150 mm e 75 mm com dispositivo para medição da Flecha Inicial e Flecha Residual no centro geométrico da peça.

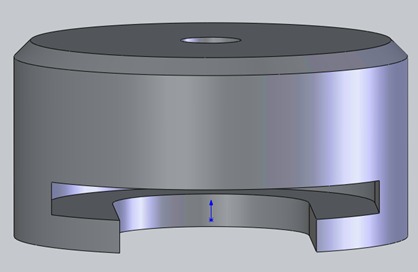

– Adaptadores de encaixe rápido com diâmetros 120 mm, 60 mm para o dispositivo de ensaio, em aço usinado e temperado.
