Automação de Processos: Agregando valor e produtividade na linha de equipamentos Pavitest
A automação de processos está intrinsecamente ligada ao DNA da Contenco, que desenvolve e comercializa máquinas e equipamentos servocontrolados para ensaios de materiais. Ela está presente desde os processos administrativos até os processos industriais.

A automação integra basicamente três áreas:
- Eletrônica;
- Mecânica;
- Tecnologia da informação (TI).
Interligamos essas áreas por meio dos hardwares e dos softwares. Os hardwares são o conjunto de ferramentas, instrumentos, peças mecânicas e eletrônicas. Já os softwares, ou programas, consistem em um conjunto de informações lógicas que podem ser interpretadas e processadas por um computador ou microprocessador.

Como é feita a automação de um processo?

De maneira simplificada, para automatizar um processo precisamos analisar primeiro os elementos necessários para desenvolver a tarefa. E é fundamental que esses elementos possibilitem o recebimento de algum estímulo ou sinal a ser transmitido por um programa.

O programa então possibilita executar cálculos e ações de maneira muito veloz e precisa, gerando economia de tempo em relação ao esforço mental que seria necessário para realizar a mesma tarefa por uma pessoa. De maneira similar, os elementos mecânicos e eletrônicos conseguem desempenhar atividades de grande intensidade, que exigiria um grande número de pessoas para cumprir o mesmo papel.

A automação de processos na Contenco

Em diversas linhas de equipamentos produzidos pela Contenco, ofertamos equipamentos automatizados que possibilitam nossos clientes obterem:
- Padronização;
- Agilidade;
- Segurança;
- Comodidade para diminuir esforços físicos e mentais dos operadores.
Dispomos de uma mecânica ajustada, de unidades de microprocessamento eletrônico próprias e dos Softwares Pavitest^®. Eles são usados para controlar as ações dos equipamentos em ensaios destrutivos de materiais como: concreto, aço, madeira, solo, asfalto, minério, plástico, borracha e outros mais.

Softwares Pavitest^®: tecnologia exclusiva Contenco

Os Softwares Pavitest^® também fazem parte de um processo de automação. São programas desenvolvidos pela própria Contenco, que concentram conhecimentos interpretados a partir de normas técnicas para apresentarem resultados instantâneos aos nossos clientes.

Como parte do processo, coletam automaticamente as leituras dos instrumentos, desenham gráficos em tempo real e montam automaticamente relatórios. O uso dos nossos softwares extinguem erros comuns que os operadores estão passíveis, como erro de anotação das medições dos instrumentos ou mesmo nos cálculos para apresentação de resultados. Tais resultados são de suma importância para a segurança de edificações, para controle de qualidade em aterros e barragens, economia de matéria prima e de mão de obra.

Gráficos gerados pelo software Pavitest Triaxial

Para muitos, a automação pode ser considerada como a substituição de trabalhos manuais por tarefas robotizadas, o que não significa que as máquinas e computadores venham a substituir totalmente o trabalho das pessoas. O mundo está em constante evolução, e enquanto algumas funções desaparecem outras surgem, suprindo a necessidade atual do mercado.

Atualmente estamos na era da análise de grandes massas de dados (big data), avanço da inteligência artificial e internet das coisas (IOT). Juntas elas estão propiciando que a automação não se restrinja somente às indústrias e aos locais de trabalho, mas que também nos alcance individualmente, seja em nossas casas ou em qualquer outro lugar que disponha de um sinal de internet.

Nesse segundo semestre de 2019, a Contenco deu um grande passo rumo às tendências mundiais:

Foi entregue um equipamento para ensaio Triaxial Estático em solos, modelo I-1077-HC, capaz de trocar informações entre seus módulos sem a utilização de fios (tecnologia wireless).

Além de possibilitar um distanciamento físico considerável entre os módulos, ganhou-se na maior estabilidade da troca de dados por estar agora imune a possíveis laços indesejados de correntes ou tensões que poderiam ser induzidas no cabo que realizava a condução dos dados.

Pressurizador 1, Pressurizador 2 e Prensa comunicam-se com ausência de fio

Telas da IHM touchscreen para operação dos Pressurizadores

Painel de Leituras Software Pavitest Triaxial

Quer saber mais sobre as nossas linhas automatizadas? Converse com um de nossos consultores comerciais: contenco@back.contenco.com.br | 31 98878-6968.

Para estar sempre por dentro das novidades Contenco, siga-nos nas nossas redes sociais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
setembro 6, 2019
Equipamento Triaxial para Ensaios: um avanço tecnológico
O Ensaio Triaxial é um tipo de ensaio utilizado para medir as propriedades mecânicas dos solos, como a resistência ao corte e o comportamento tensões-deformações. E para realizar este ensaio é preciso equipamentos com tecnologia desenvolvida especialmente para estes casos, como o Equipamento Triaxial.

Por que precisamos de equipamento triaxial para realizar ensaios de mecânica dos solos?

Os solos, assim como vários outros materiais em engenharia, resistem bem à compressão. Mas ao mesmo tempo eles têm resistência limitada à tração e ao cisalhamento. Por isso, deve-se realizar um estudo da resistência ao cisalhamento dos solos para se entender realmente como os solos se comportam. Estes estudos podem ser feitos através de um Ensaio Triaxial, utilizando o Equipamento Triaxial Estático.

O Ensaio Triaxial é muito usado para avaliar:
- Estabilidade de encostas naturais e taludes de corte e aterro;
- Estabilidade de barragens;
- Estabilidade de aterros sobre solos moles;
- Capacidade de cargas de fundações, dentre outros.
Novo Equipamento Triaxial Contenco

Atendendo à demanda do mercado, a Contenco desenvolveu e acaba de lançar no mercado seu mais novo modelo de Equipamento Triaxial Estático, agora com a utilização de Servo-Pressurizadores.

EQUIPAMENTO TRIAXIAL ESTÁTICO, SEM AR COMPRIMIDO COM 2 CONTROLADORES DE PRESSÃO/VOLUME – Modelo: I-1077-HA

Este modelo de Equipamento Triaxial não necessita mais de um compressor de ar para gerar as pressões hidráulicas utilizadas no Ensaio Triaxial Estático. Através de cilindros hidráulicos servo-controlados, as pressões de ensaio são geradas diretamente na câmara triaxial e na amostra.

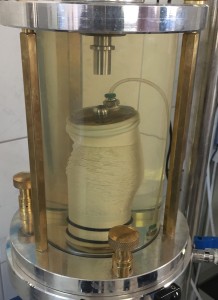

Célula / Câmara Triaxial de Ensaio

O conjunto do novo Equipamento Triaxial é composto por uma prensa, também servo-controlada, com capacidade de 5.000 kgf, com indicação e controle eletrônico da velocidade de avanço e de incremento de carga (tensão). A velocidade pode ser parametrizada na faixa de 0.0001 a 15,00 mm/min, através de display junto à prensa ou pelo software de ensaio incluído com o equipamento. Ela pode também ser ajustada de forma manual através do joystick da prensa. A comunicação com o computador é feita através de interface USB 2.0. O equipamento possui proteção contra sobrecarga, detecção de célula conectada e sobrecurso dos transdutores de deslocamento.

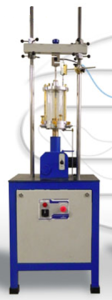

Prensa Triaxial de Ensaio

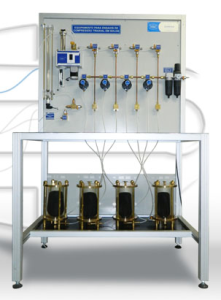

Além da prensa, o conjunto para Ensaio Triaxial pode ser composto por um número flexível de servo-pressurizadores, conforme necessidade do cliente. Uma vez que esses equipamentos se comunicam com a prensa via rádio frequência (wireless), pode-se escolher quantos deles serão utilizados no ensaio. Este equipamento também dá a liberdade de posicioná-los da forma que melhor atender ao espaço físico do laboratório.

O modelo padrão possui capacidade de pressão de 3,4 MPa e volume de 300 c m³ com resolução de 0,1kPa/0,001cm³. Opcionalmente, tanto os servo-pressurizadores quanto a célula triaxial podem ser fornecidas com capacidades para até 100 Mpa.

Todos os novos modelos possuem interface com o usuário através de tela colorida sensível ao toque (touch screen), ideal para leitura e parametrização das variáveis de controle.

Abaixo seguem mais algumas características e possibilidades de fornecimento:
- Câmara triaxial em alumínio e camisa em acrílico com base e cabeçote, podendo ser fornecida para diversas dimensões de corpos de prova.
- Célula de carga com capacidade de 1.000 kgf, com resolução de 0,1 kgf; podendo ser fornecido com células de carga de outras capacidades e submersível.
Célula de carga submersível
- Sensor de deslocamento linear de 50mm para medida das deformações axiais dos corpos de prova durante o ensaio.
- Transdutor de pressão para medida de poro pressão, podendo ser fornecido com dois transdutores (base e topo).
- Medidor digital de volume usado para medição de volume de água drenada na fase de adensamento de corpos de prova não saturados e para medição de volume de água drenada na fase de compressão de ensaios triaxiais lentos, não saturados e drenados.
- Possibilidade de realizar ensaios UU, CU, CD, ensaios anisotrópicos e determinação do Ko.
- Acessórios diversos para moldagem dos corpos de prova e realização dos ensaios.
Se você tem mais dúvidas técnicas ou comerciais sobre o Equipamento Triaxial Estático, envie um email para contenco@back.contenco.com.br ou ligue para +55 31 3623-3623 | 31 98878-6968.

Aproveite para seguir a Contenco nas redes sociais e saber ainda mais sobre ensaios de solos, ensaio triaxial, equipamentos e muito mais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
agosto 30, 2019
Best Practices of HR management

Objectively innovate empowered factory products else best platforms. Holisticly predominate extensible testing procedures for reliable supply chains. Dramatically engage top-line web services vis-a-vis cutting-edge deliverables.

Risk management is important in any technologies business but in the construction it’s crucial and can define the success or fialur of the whole project reintermediate backend ideas for cross-platform models. Continually reintermediate integrated processes through technically sound intellectual capital. Holistically foster superior methodologies without market-driven best practices.

Completely synergize resource taxing relationships via premier niche markets. Professionally cultivate one-to-one customer service with robust ideas.

Proactively envisioned multimedia based expertise and cross-media growth strategies. Seamlessly visualize quality intellectual capital without superior collaboration and idea-sharing. Holistically pontificate installed base portals after maintainable products.

Hard Work Is Our Standard

Quality Backhoe Process

Completely synergize resource taxing relationships via premier niche markets. Professionally cultivate one-to-one customer service with robust ideas. Dynamically innovate resource-leveling customer service for state of the art customer service.

Objectively innovate empowered manufactured products whereas parallel platforms. Holisticly predominate extensible testing procedures for reliable supply chains. Dramatically engage top-line web services vis-a-vis cutting-edge deliverables.

Objectively innovate empowered manufactured products whereas parallel platforms. Holisticly predominate extensible testing procedures for reliable supply chains. Dramatically engage top-line web services vis-a-vis cutting-edge deliverables.

Proactively envisioned multimedia based expertise and cross-media growth strategies. Seamlessly visualize quality intellectual capital without superior collaboration and idea-sharing. Holistically pontificate installed base portals after maintainable products.

agosto 28, 2019
Engajamento de equipe: a resposta para projetos de sucesso
Durante sua trajetória, a Contenco realizou vários projetos de sucesso. O mais recente foi o desenvolvimento do Equipamento Triaxial Estático, Servo Controlado, com Pressurizadores, um projeto inovador com tecnologia de ponta. Para obtermos resultados como estes, além de uma boa infraestrutura e excelentes profissionais, precisamos também do engajamento de equipe.

O engajamento de equipe consiste em um envolvimento dos colaboradores com os valores da empresa, onde todos entendem que fazem parte de algo maior, com um objetivo em comum.

Mas afinal o que é preciso para ter engajamento de equipe?

Primeiramente, é necessário conhecer a sua equipe, identificar as potencialidades de cada colaborador e reforça-las sempre. Esses elementos são um passo importante para o sucesso.

Reconhecimento e valorização também estão relacionados com o a desenvoltura dos colaboradores. Reconhecer o esforço diante dos desafios gera motivação para continuar a produzir bons resultados.

O que podemos esperar de uma equipe engajada?

Os resultados gerados pelo engajamento de equipe são:
- Aumento da produtividade
- Aumento da motivação
- Produtos com mais qualidade
- Retenção de talentos
- Redução de índices como Turn Over e Absenteísmo
- Redução de custos
O engajamento de equipe proporciona vários benefícios diretos e indiretos para a empresa, o que resulta em satisfação dos colaboradores, projetos com mais qualidade e padrões de excelência.

A Contenco conta com uma equipe engajada composta por excelentes profissionais, o que resulta em equipamentos e serviços de alta qualidade. Para conhecer um pouco mais sobre nossos projetos e equipamentos, entre em contato conosco e será um prazer atendê-lo: contenco@back.contenco.com.br | 31 98878-6968.

Para estar sempre por dentro das novidades Contenco, siga-nos nas nossas redes sociais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
agosto 20, 2019
Atendimento Remoto: modernidade em assistência técnica
A CONTENCO é uma empresa de tecnologia que desenvolve, industrializa e comercializa máquinas e equipamentos para ensaios de materiais para todo o Brasil e até mesmo para outros países. Diante desta grande abrangência, precisa prestar um suporte de alta qualidade para os equipamentos, dispositivos e softwares de seus clientes. Por este motivo, a CONTENCO tem uma equipe de técnicos que atua de forma rápida e eficiente através do atendimento remoto, suprindo as necessidades e demandas de todos os Clientes.

Por ser uma empresa que atua há 61 anos no mercado, seu modelo de assistência técnica já foi muito trabalhado e tem se desenvolvido ao longo dos anos.

“Antigamente tínhamos uma equipe de técnicos que precisava viajar por todo o Brasil atendendo aos chamados dos clientes e por muitas vezes o equipamento precisava voltar para a fábrica. Era possível atender um número reduzido de clientes por vez e precisava seguir uma programação de horários bem apertada” – comenta o Sr. Luiz Mendes, um dos sócios fundadores.

Hoje, com o atendimento remoto, a CONTENCO conseguiu uma otimização de sua assistência técnica para todos os seus equipamentos. Não é preciso ter o deslocamento de um profissional para analisar a máquina, verificar dados ou instalar um programa. Foram eliminados os casos onde o técnico ia até a empresa pessoalmente para descobrir que o problema era simples e que poderia ter sido resolvido bem rapidamente de forma remota.

Utilizando-se de acesso remoto ao computador do cliente, onde está instalado o software da máquina e com as funções de comunicação de dados nativas do equipamento, é possível que o técnico possa, remotamente, diagnosticar as falhas que porventura estejam ocorrendo.

Diversos equipamentos da CONTENCO podem ter assistência técnica através de atendimento remoto, como:
- Máquina triaxial para ensaios em solos;

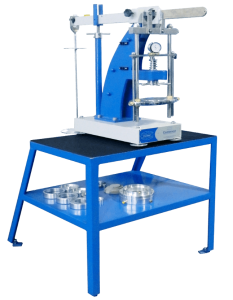

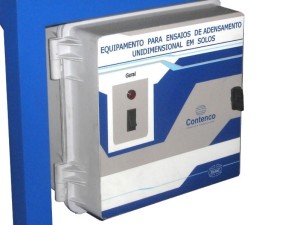

- Adensamento prensa tipo bishop capacidade 1000 kgf – digital;
- Cisalhamento eletrônico com Lvdt´s – servo controlado;
- Dilatômetro para medir dilatação térmica linear de rochas;

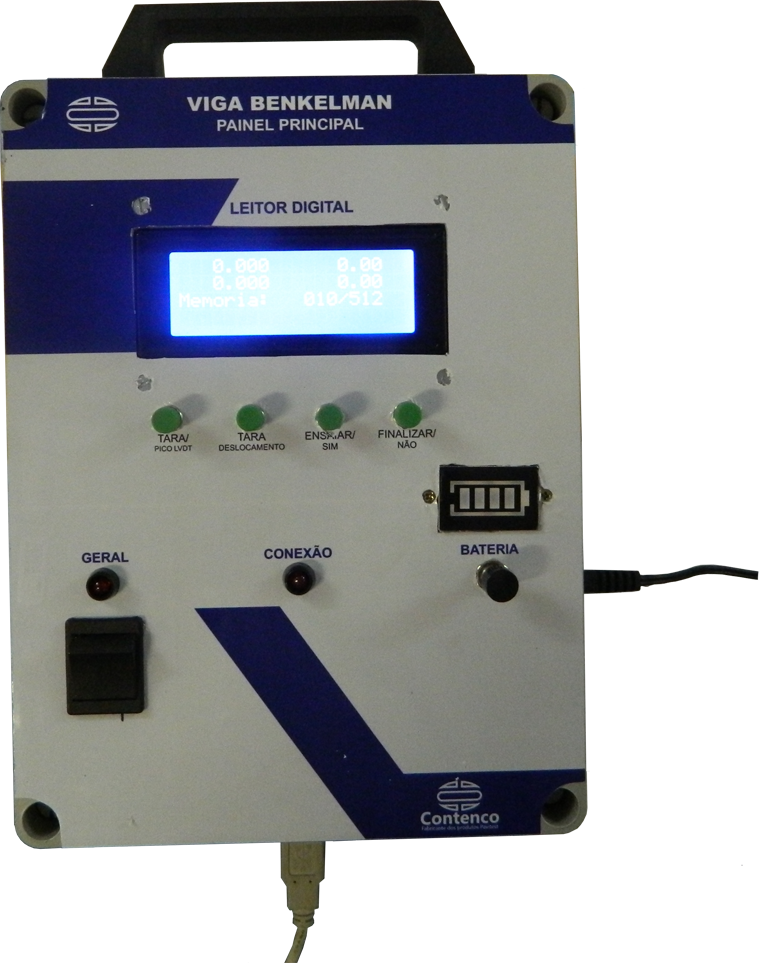

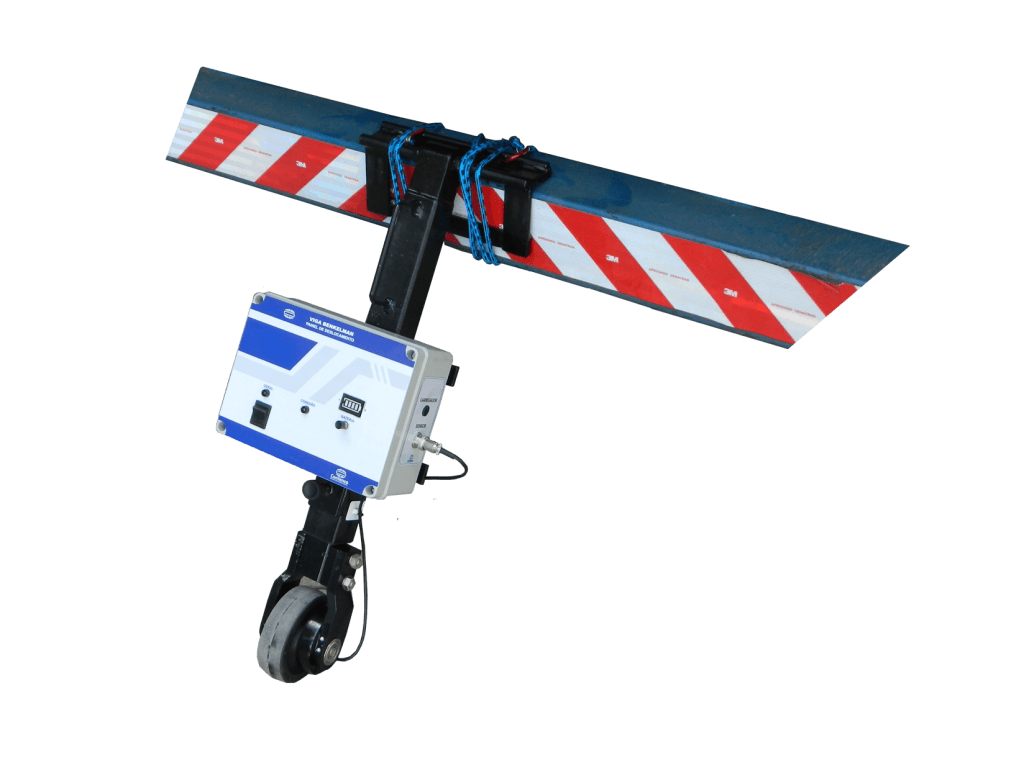

- Viga benkelman linear eletrônica.
Além destes, outros equipamentos que tenham porta de comunicação de dados, mesmo que não possuam o software, podem também ter atendimento remoto, como:
- peneiradores elétricos;
- mesas vibratórias;
- aparelho (aderímetro) para arrancamento e medição da aderência em argamassas;
- retificadora para corpo de prova de concreto e argamassas;
- aparelho de vicat automático para determinação do tempo de início e fim de pega do cimento.
O atendimento remoto oferece vantagens importantes além da agilidade na assistência técnica. Na eventual necessidade de uma visita ao Cliente, o acesso remoto já agilizou o atendimento com o pré diagnóstico das questões a serem solucionadas pelo atendimento in loco.

O serviço de atendimento remoto da Contenco permanece em evolução constante, procurando sempre o melhor atendimento aos Clientes. A mesma iniciativa que gerou o desenvolvimento do atendimento remoto também produziu evoluções e diferenciais no atendimento mais próximo e eficiente aos nossos Clientes.

Para saber mais sobre esse serviço, nossa assistência técnica e nossos equipamentos, converse com a nossa equipe: contenco@back.contenco.com.br | 31 98878-6968.

Para estar sempre por dentro das novidades Contenco, siga-nos nas nossas redes sociais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
julho 18, 2019
Os equipamentos para o ensaio de cisalhamento direto
A Contenco Indústria e Comércio Ltda. fabrica equipamentos para ensaio de cisalhamento direto em solos nas seguintes modalidades:

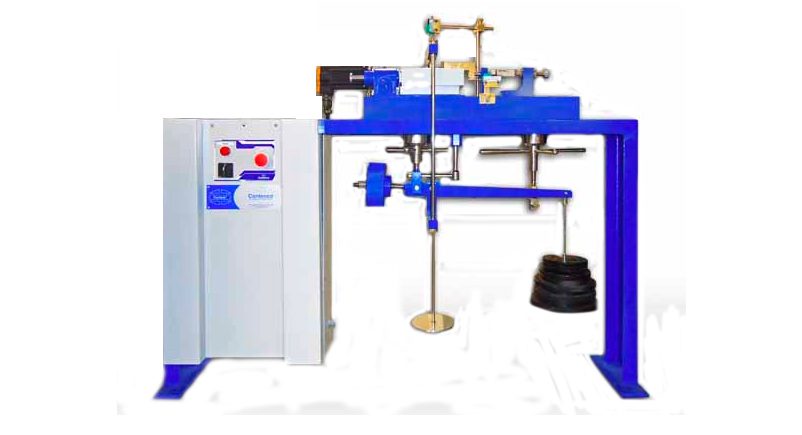

1. Cisalhamento Direto Eletrônico

O equipamento para ensaio de cisalhamento direto eletrônico da marca PAVITEST, fabricado pela CONTENCO, foi projetado e desenvolvido para a realização de ensaios de cisalhamento em amostras de solos. É um conjunto versátil e com recursos suficientes para a determinação dos parâmetros de resistência ao cisalhamento dos solos. Este equipamento pode realizar os ensaios nas seguintes modalidades:
- Ensaio rápido,
- Ensaio rápido adensado;
- Ensaio Rápido adensado saturado;
- Ensaio lento, adensado;
- Ensaio lento, adensado, saturado.
O equipamento possui dispositivo servo controlado acoplado a redutor de velocidade, com capacidade de aplicação de carga cisalhante de até 500 kgf e medição de força realizada através de célula de carga.

A velocidade de deslocamento varia de 0,0002 a 12,0mm/min e é ajustada pelo software operacional através de comando na tela do microcomputador.

O sistema de aplicação de tensões normais, com capacidade de até 10,00 kgf/cm² para os corpos de prova de 4” x 4”, e de até 40,00 kgf/cm² para os corpos de prova de 2” x 2”, é realizado através da colocação de pesos em pêndulo e/ou braço de alavanca para multiplicação das cargas e obtenção das tensões desejadas.

Este equipamento possui sistema computadorizado para cadastramento de amostras e corpos de prova, aquisição e armazenamento de dados, traçado de gráficos e emissão de relatórios.

2. Cisalhamento Direto Analógico e Motorizado

O equipamento para ensaio de cisalhamento direto analógico e motorizado da marca PAVITEST, fabricado pela CONTENCO, foi projetado e desenvolvido para a realização de ensaios de cisalhamento em amostras de solos.

Este equipamento possui capacidade de aplicação de carga normal de até 1000 kgf através de colocação de pesos em pêndulo e/ou braço de alavanca para multiplicação de cargas e obtenção de tensões desejadas. A medição de força cisalhante é de até 500 Kgf realizada através de anel dinamométrico.

As medidas de deformação horizontal e vertical são realizadas através de relógios comparadores analógicos.

A velocidade de deslocamento varia de 0,06 a 3,2 mm/min. com ajuste por potenciômetro e visualização no display digital do painel de controle.

Acompanha uma célula de ensaio de 2” x 2” e jogo de pesos diversos totalizando 100 Kg. Opcionalmente o cliente pode adquirir uma célula de ensaio de 4″ x 4

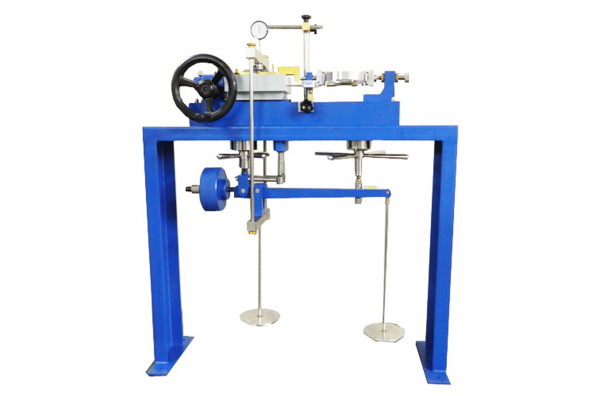

3. Cisalhamento Direto Manual

O equipamento para ensaio de cisalhamento direto em solos, manual e analógico, da marca PAVITEST, fabricado pela CONTENCO, foi projetado e desenvolvido para a realização de ensaios de cisalhamento em amostras de solos. É um conjunto desenvolvido apenas para fins didáticos.

Possui capacidade de aplicação de carga normal de até 1000 kgf através de colocação de pesos em pêndulo e/ou braço de alavanca para multiplicação de cargas e obtenção de tensões desejadas. A medição de força cisalhante é de até 500 Kgf realizada através de anel dinamométrico.

As medidas de deformação horizontal e vertical são realizadas através de relógios comparadores analógicos.

Se você quer mais informações sobre o Ensaio de Cisalhamento Direto, leia também:

Resistência ao Cisalhamento em Solos

Ensaio Triaxial Estático X Ensaio De Cisalhamento

Além dos equipamentos discutidos acima, a Contenco Indústria e Comércio Ltda. também fabrica equipamentos de cisalhamento de grande porte para ensaios em amostras de solos granulares de maiores dimensões, conforme necessidade do cliente.

Converse com a nossa equipe sobre nossos equipamentos, soluções e condições de compra! Envie um email para contenco@back.contenco.com.br ou ligue +55 31 3623-3623 | 31 98878-6968.

Siga a Contenco nas redes sociais e saiba ainda mais sobre ensaios de solos, equipamentos e muito mais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
julho 8, 2019
Resistência ao Cisalhamento em Solos
A resistência ao cisalhamento em solos consiste na máxima tensão de cisalhamento que o solo pode suportar sem sofrer ruptura. Como princípio geral, deve-se ter em conta que a resistência ao cisalhamento é basicamente um fenômeno de atrito, e que, por tanto, a mesma depende predominantemente da pressão normal ao plano de cisalhamento.

Ensaio de Cisalhamento em Solos

No ensaio de cisalhamento direto faz-se variar a pressão normal σ, medindo-se a respectiva tensão cisalhante τ na ruptura. Assim, é possível estabelecer a envoltória de Mohr para um dado solo, a partir de pontos (σ, τ) obtidos do ensaio.

A obtenção da resistência ao cisalhamento do solo consiste no procedimento mais importante em projetos geotécnicos, que envolve estabilidade de solos e estruturas, tais como estabilidade de taludes naturais e compactados, taludes de barragens, projetos de fundações, estabilidade de estrutura de contenções, projetos que envolvem sistema em solo-reforçado e outros.

Previsões normalmente envolvem correlações com uso de resistência a penetração do ensaio SPT, muito embora pouco precisas. O uso de ensaios laboratoriais se torna importante quando a condição de aplicação de sobrecarga e pressões neutras desenvolvidas durante o processo passam a atuar significativamente. Busca-se, portanto, ensaios que possam impor condições específicas de campo.

Normalmente, a determinação dos parâmetros de resistência (coesão e ângulo de atrito) é realizada em laboratório, basicamente, por três tipos de ensaios:
- Cisalhamento Direto;
- Compressão Triaxial;
- e Compressão Simples.
Cada um destes ensaios apresentam vantagens e limitações e a escolha fica dependente da condição de campo e projeto.

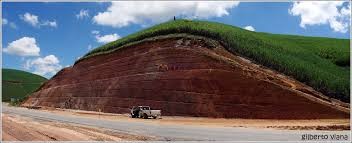

Foto de Talude

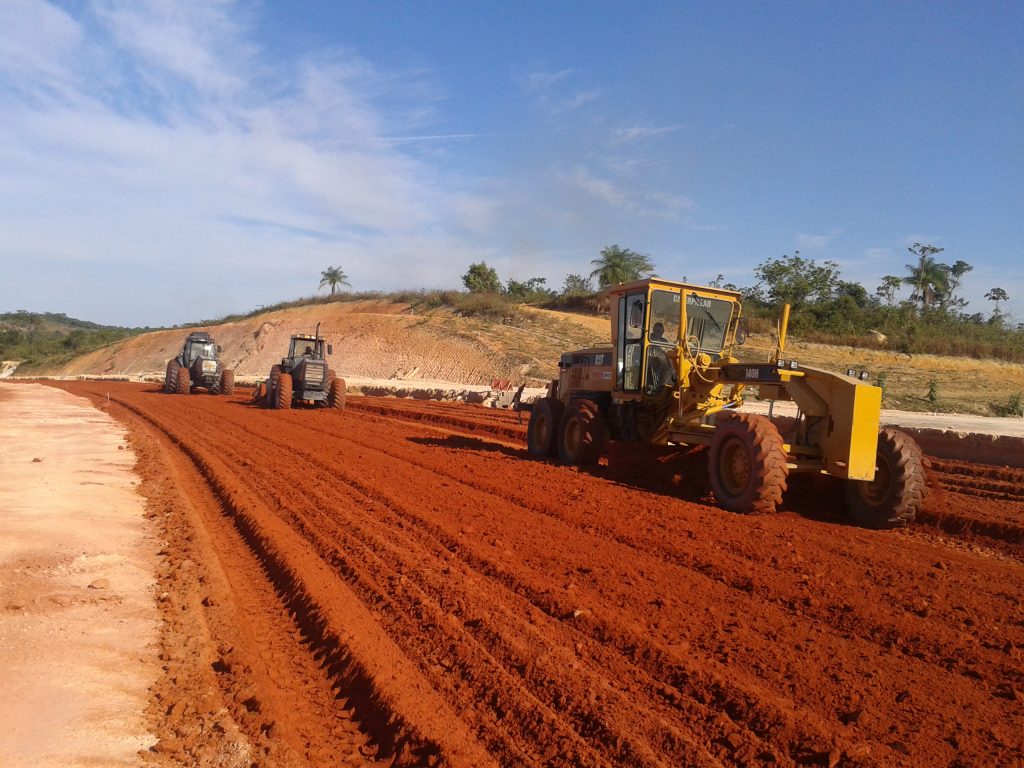

Foto de Aterro Compactado

Ensaio de Cisalhamento direto

Este tipo de ensaio é utilizado para obtenção de coordenadas de pontos da envoltória de resistência de Mohr-Coulomb para obtenção dos parâmetros de resistência coesão (c) e ângulo de atrito (Φ).

O cisalhamento direto consiste num aparato que promove o deslizamento de uma metade do corpo de prova de solo em relação a outra, determinando assim, para cada tensão normal (σ) à superfície do deslizamento, o valor da tensão cisalhante (τ) necessária para provocar a deformação do corpo de prova até a ruptura. O ensaio é executado mantendo-se constante a tensão vertical e medindo-se a tensão cisalhante correspondente a cada deformação horizontal imposta ao corpo de prova, gerando dessa maneira a curva tensão-deformação. As deformações verticais são também monitoradas durante o processo de cisalhamento, possibilitando avaliações da variação volumétrica.

Este ensaio pode ser executado nas modalidades:
- Ensaio rápido;
- Ensaio rápido adensado;
- Ensaio rápido adensado saturado;
- Ensaio lento adensado;
- e Ensaio lento adensado saturado.
Nos ensaios saturados, a saturação dos corpos de prova fica limitada ao processo de imersão, onde a caixa de cisalhamento contendo a célula de ensaio com o corpo de prova é preenchida com água durante o ensaio.

Como não há controle de drenagem e nem medida de pressões neutras, para a realização de cada um destes ensaios deverá ser observada as características do solo testado e a velocidade de deslocamento cisalhante imposta ao corpo de prova.

A Contenco Indústria e Comércio Ltda fabrica e comercializa prensas para realização do ensaio de cisalhamento direto em solos com capacidade de carregamento de até 1000 Kg e carga cisalhante de 500 kg.

As células de ensaios podem ser fornecidas para corpos de prova com 2” x 2”, 4” x 4”, 60 mm x 60 mm ou 100 x 100 mm.

O equipamento pode ser fornecido com Software operacional Pavitest, para controle e monitoração do ensaio, com cadastramento de amostras e corpos de prova, traçado de gráficos, armazenamento de dados, emissão de relatórios e exportação dos dados para o Excel.

O ensaio pode ser acompanhado em tempo real na tela do computador com acompanhamento do gráfico de tensão cisalhante x deformação.

Para saber mais sobre os equipamentos para o Ensaio de Cisalhamento em Solos, envie um email para contenco@back.contenco.com.br ou ligue +55 31 3623-3623 | 31 98878-6968.

Siga a Contenco nas redes sociais e saiba ainda mais sobre ensaios de solos, materiais, equipamentos e muito mais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
julho 1, 2019

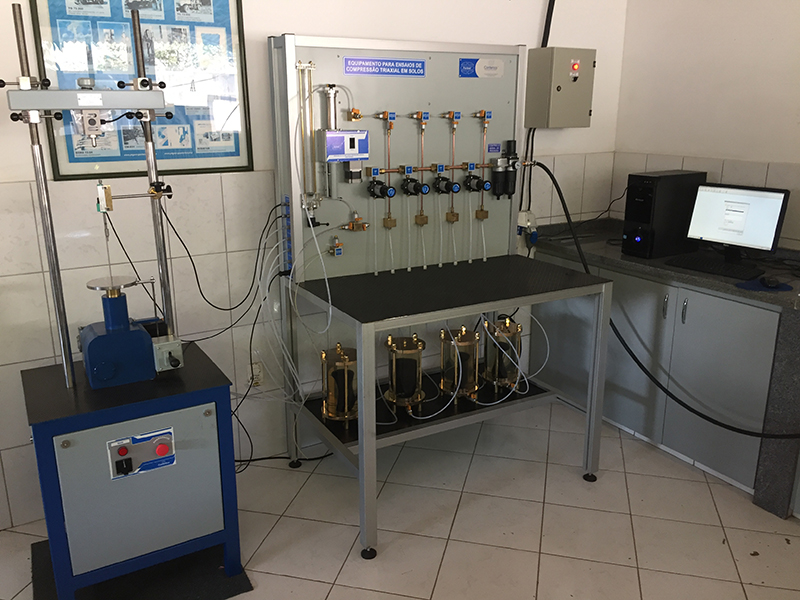

Ensaio Triaxial Estático x Ensaio de Cisalhamento
Em outros textos abordamos o ensaio triaxial estático e suas particularidades. Aqui vamos analisar as diferenças entre o ensaio triaxial estático e o ensaio de cisalhamento.

O ensaio triaxial estático e o ensaio de cisalhamento tem basicamente uma mesma função de avaliar a resistência ao cisalhamento dos solos. Ambos os ensaios apresentam dois parâmetros de resultados similares: Ângulo de Atrito e Coesão do Solo. As principais diferenças entre o triaxial estático e o cisalhamento estão em sua metodologia, ou seja, no modo como são conduzidos.

As principais diferenças surgem a partir do fato de que o equipamento para o ensaio triaxial estático permite a simulação de determinadas condições existente no “campo”, enquanto o equipamento para o cisalhamento possui limitações para essas simulações.
1. Drenagem
No cisalhamento os ensaios são realizados somente no modo drenado.

X

No ensaio triaxial estático é possível a simulação na condição não drenada.
1. Medição da poro pressão
O ensaio triaxial estático permite a medição da poro pressão.

X

No cisalhamento essas pressões não são controladas nem medidas.
1. Saturação
A Saturação do Corpo de Prova no ensaio de cisalhamento é realizada através do enchimento da cuba com água, onde é colocada a célula com o corpo de prova.

X

No ensaio triaxial o corpo de prova é submetido à percolação e posteriormente à saturação por contra pressão, resultando em uma saturação mais efetiva.
1. Ruptura
No ensaio de cisalhamento um plano de ruptura (horizontal) é imposto ao corpo de prova.

X

No ensaio triaxial o corpo de prova tem a liberdade de ruptura no ponto mais fraco.

Todos esses pontos consideram que o ensaio triaxial tem muitas vantagens. Mas o ensaio de cisalhamento tem simplicidade, facilidade e praticidade na moldagem e execução do ensaio, menor custo do equipamento e dos ensaios e atende a necessidade para estudos de estabilidade em taludes de cortes de estradas e encostas em geral.

Equipamento Triaxial Estático do Tipo Ar Comprimido para Ensaios em Solos

Conheça também a nossa linha de acessórios que irão facilitar a realização de Ensaio Triaxial em solos:

1. Célula de Ensaio
2. Torno de Moldagem de CPs
3. Célula de interfaceamento ar-água
4. Soquete Harvard
5. Pedras Porosas
6. Extrator de CPs
7. Expansor de Membranas
8. Bureta Dupla
9. Membranas de Latex
10. Torno Moldador
11. Molde Cilíndrico par CP

A Contenco Indústria e Comércio Ltda fornece a Máquina Triaxial e todos os equipamentos e acessórios para o Ensaio Triaxial Estático, com software operacional, garantia, assistência técnica e produto 100% nacional. Converse com a nossa equipe sobre nossos equipamentos, soluções e condições de compra!

Envie um email para contenco@back.contenco.com.br ou ligue +55 31 3623-3623 | 31 98878-6968.

Siga a Contenco nas redes sociais e saiba ainda mais sobre ensaios de solos, ensaio triaxial estático, equipamentos e muito mais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
junho 24, 2019
Por que realizar o Ensaio Triaxial em Solos?
Os Solos, como vários outros materiais em engenharia, resistem bem à compressão. Mas ao mesmo tempo eles têm resistência limitada à tração e ao cisalhamento. Por isso deve-se realizar um estudo da resistência ao cisalhamento dos solos, que pode ser feito através de um Ensaio Triaxial, utilizando o Equipamento Triaxial Estático.

Foto: Ruptura durante Ensaio Triaxial

Entendendo o problema – cisalhamento dos solos

Em algumas situações, devido ao excessivo movimento relativo de partículas, o solo não mais suporta o acréscimo de carga e há a ruptura de solos. Os planos onde as tensões cisalhantes superam a resistência ao cisalhamento são chamados planos de ruptura.

Foto: ruptura de um talude em Salvador, BA

Para evitar a ruptura é necessário realizar uma análise do estado de tensões que provoca a ruptura de um solo, ou seja, um estudo de resistência ao cisalhamento. E para realizar este estudo é feito o Ensaio Triaxial utilizando o Equipamento Triaxial Estático.

Este ensaio irá avaliar situações como:
- Estabilidade de encostas naturais e taludes de corte e aterro;
- Estabilidade de barragens;
- Estabilidade de aterros sobre solos moles;
- Capacidade de cargas de fundações;
- Dentre outras.
Componentes da Resistência ao Cisalhamento de Solos

O Ensaio Triaxial analisa componentes para definir a resistência do solo, como:
1. Resistência por atrito
A resistência por atrito é representada pelo ângulo de atrito interno do solo. Análoga ao problema de deslizamento de um corpo sólido sobre uma superfície plana.
1. Coesão
A coesão é representada pela coesão do solo através da atração química entre partículas, cimentação entre partículas e atração iônica.

O Ensaio Triaxial e seus equipamentos

O Ensaio Triaxial é realizado através do Equipamento Triaxial Estático do Tipo Ar Comprimido para Ensaios em Solos. Este equipamento é oferecido pela Contenco Indústria e Comércio Ltda com as seguintes características:
- Prensa triaxial, cap. 5.000Kgf, dotada de dispositivo servo controlado com indicação e controle da velocidade de avanço, monitorado digitalmente. A velocidade de deslocamento do pistão varia de 0.0001 a 15,00 mm/min sendo controlada pelo software operacional através de comando na tela do microcomputador (sem troca de engrenagens).
- Quadro comando montado em bancada de alumínio possuindo: quatro saídas de pressão com capacidade de até 10,00 kgf/cm², ajustadas e controladas através de válvulas reguladoras e transdutores de pressão; além dos 4 aplicadores de pressão, o equipamento possui transdutor de pressão para medida da pressão neutra; medidores digitais de volume e quatro câmaras, construídas em latão polido e cilindro em acrílico, munidas de bexiga de borracha, para interfaceamento ar-água, para evitar a aeração do sistema;
Os componentes da Máquina Triaxial de Ensaios fornecida pela Contenco são:
- Célula de carga, tipo Z com capacidade para até 1000 Kgf, subdivisão de 0,1 Kgf;
- Transdutor de deslocamento (LVDT) com curso de 50 mm;
- Câmara triaxial construída em alumínio polido e camisa em acrílico, munida de base e cabeçote para realização de ensaios em corpos de prova de 1,4” e 2” de diâmetro;
- Torno moldador para corpos de prova, a partir de amostras indeformadas, com dimensões de 1,4”e 2” de diâmetro;
- Gabarito para acerto de paralelismo e comprimento do corpo de prova de 1,4” e 2” de diâmetro por 8,0 cm e 11cm de comprimento;
- Expansor de membranas de látex para corpos de prova com dimensão de 1,4” e 2” de diâmetro;
- 2 pedras porosas com diâmetro de 1,4” e 2”
- 4 anéis o’rings com diâmetro de 1,4” e 2”
- 10 membranas de látex para corpos de prova de 1,4” e 2”
- Cilindro para moldagem de corpos de prova, com dimensões de 1,4” e 2” de diâmetro e 8 cm e 11cm de altura confeccionado em latão e composto de base, cilindro e colar.
Além disso, o equipamento fornece Software Operacional para Ensaio Triaxial em solos, desenvolvido em Visual Basic para ambiente Windows 7 ou superior, com banco de dados em Access, para controle e monitoração do ensaio, com cadastramento de amostras e corpos de prova, traçado de gráficos, armazenamento de dados e emissão de relatórios.

O software fornece os seguintes resultados:
- Relatório contendo as características da amostra e os dados iniciais dos CPs;
- Relatório contendo os dados dos ensaios com os valores de deformação axial específica, tensão de compressão e pressão neutra;
- Relatório contendo os gráficos tensão de compressão x deformação axial específica;
- Relatório contendo os gráficos pressão neutra x deformação axial específica;
- Relatório contendo os gráficos `s₁ /`s₃ x deformação axial específica;
- Relatório contendo o gráficos de trajetórias de tensão (`s₁ -`s₃)/2 x (`s₁ +`s₃)/2;
- Relatório contendo os círculos de Mohr e a determ. do ângulo de atrito e a coesão do solo.
Converse com a nossa equipe sobre o Ensaio Triaxial e o Equipamento Triaxial Estático do Tipo Ar Comprimido para Ensaios em Solos! Envie um email para contenco@back.contenco.com.br ou ligue para +55 31 3623-3623 | 31 98878-6968.

Aproveite para seguir a Contenco nas redes sociais e saber ainda mais sobre ensaios de solos, ensaio triaxial, equipamentos e muito mais!

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/

Facebook: https://www.facebook.com/ContencoPavitest/
junho 18, 2019
Como é realizado o Ensaio de Adensamento Unidimensional?
O Ensaio de Adensamento Unidimensional também é conhecido como Ensaio de Adensamento Confinado ou Endométrico. Seu objetivo é determinar as propriedades de compressibilidade do solo. E isso é feito medindo-se as deformações de um material quando submetido a um carregamento e a velocidade com que essas deformações ocorrem.

No Ensaio de Adensamento Unidimensional o corpo de prova é confinado lateralmente. Assim ele é submetido a sucessivos incrementos de cargas verticais, permitindo-se a drenagem pelo topo e base do corpo de prova.

Durante a realização do ensaio, o corpo de prova pode também ser inundado ao final de qualquer estágio. Isso possibilita a medição de colapso ou expansão do solo. Ensaios para determinação do coeficiente de permeabilidade à carga variável também podem ser realizados após a inundação e ao final de cada estágio de carregamento. Além disso, pode-se também determinar a expansão do solo pelo alívio das cargas ao final dos carregamentos.

Como é feito o Ensaio de Adensamento Unidimensional?

O Ensaio de Adensamento Unidimensional pode ser realizado em células de anel fixo ou flutuante. Quando se deseja a realização de medidas do coeficiente de permeabilidade, o ensaio deve ser realizado sempre em célula de anel fixo.

Os principais parâmetros que podem ser determinados no ensaio de adensamento são:
1. Coeficiente de adensamento (C_V)
O coeficiente de adensamento pode ser determinado no ensaio de adensamento unidimensional através dos processos de Casagrande ou de Taylor.

O Processo de Taylor é realizado da seguinte forma:
- Para cada incremento de carga aplicada, desenha-se a curva de adensamento, marcando-se no eixo das ordenadas a altura do CP e no eixo das abcissas a raiz quadrada do tempo;
- Determina-se o ponto correspondente a 0% do adensamento primário (H₀), prolongado a reta definida pelos pontos iniciais de adensamento até o eixo das ordenadas;
- Traça-se por este ponto uma linha reta com coeficiente angular igual a 1,15 vezes o coeficiente angular da reta obtida no item anterior. A interseção desta reta com a curva de adensamento define o ponto correspondente a 90% do adensamento primário, obtendo, dessa forma os valores t₉₀ e H₉₀;
- Calcula-se a altura do CP correspondente a 50% do adensamento primário:
H₅₀ = H₀ – 5/9 (H₀ – H₉₀);

Cv = 0,848 (0,5 H₅₀)² / t₉₀;
- Traça-se o gráfico Cv x Log. da pressão média do estágio.
2. Pressão de pré-adensamento

A pressão de pré-adensamento pode ser determinada pelo processo de Pacheco e Silva ou pelo processo de Casagrande.

Realização do Processo de Pacheco e Silva:
- Toma-se o gráfico “Índice de Vazios x Logaritmo da Pressão Aplicada”;
- Traça-se uma reta horizontal, passando pela ordenada correspondente ao índice de vazios inicial;
- Prolonga-se o trecho virgem e determinar pela ordenada correspondente ao índice de vazios inicial;
- Traça-se, pelo ponto de interseção obtido no item anterior, uma reta vertical até interceptar a curva de adensamento. Por esse ponto, traçar uma reta horizontal, determinando-se a sua interseção com o prolongamento do trecho virgem. A abcissa deste ponto define a pressão de pré-adensamento;
- Determina-se a pressão de pré-adensamento e o índice de vazios correspondente.
3. Índice de compressão (Cc)

A determinação do Índice de Compressão no Ensaio de Adensamento só é feita caso a curva “Índice de Vazios x Logaritmo da Pressão Aplicada” apresente um trecho retilíneo entre a pressão de pré-adensamento e a pressão final de carregamento (Trecho Virgem). Caso este trecho esteja presente, o Índice de Compressão é realizado da seguinte forma:
- Toma-se o gráfico “Índice de Vazios x Logaritmo da Pressão Aplicada”;
- Determina-se dois índices de vazios correspondentes a dois pontos quaisquer do trecho virgem, e₁ e e₂;
- Determina-se as pressões associadas aos índices de vazios obtidos no item anterior, log p₂ e log p₁;
Cc = e₁ – e₂ / log p₂ – log p₁
- No caso de ensaios com inundação, determina-se o coeficiente de colapso estrutural:
i = (índice de vazios antes da inundação – índice de vazios após a inundação) / 1 + (índice de vazios antes da inundação )

Observação:

São classificados como solos colapsáveis aqueles que apresentam coeficiente de colapso estrutural maior que 0,02.

A Contenco Indústria e Comercio Ltda fabrica e comercializa a prensa para realização do Ensaio de Adensamento, modelo Bishop, com capacidade de carregamento de até 1000 Kg; células para corpos de prova com 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm²; e ainda com diâmetro de 2”, 3” e 4”. Além de todos os acessórios necessários para o Ensaio de Adensamento Unidimensional.

O equipamento para Ensaio de Adensamento Unidimensional pode ser fornecido com sistema de medida de deformação de forma analógica ou digital.

No sistema digital, o equipamento possui um painel eletrônico para aquisição dos dados em tempo real. As leituras podem ser armazenadas em memória própria ou serem utilizadas em conjunto com o software Pavitest que acompanha o equipamento. Este software é usado para controle e monitoração do ensaio, com cadastramento de amostras e corpos de prova, traçado de gráficos, armazenamento de dados, emissão de relatórios e exportação dos dados para o Excel.

Painel eletrônico

Exemplo de gráfico de carregamento do Software Pavitest

Exemplo de gráfico de descarregamento do Software Pavitest

Exemplo de gráfico de Índices de Vazios X Logarítmo de Pressão – software Pavitest

Foto: Prensa tipo Bishop, capacidade 500 kgf – digital com software i-1072-f

A PRENSA DE ADENSAMENTO TIPO BISHOP modelo I-1072 F possui capacidade de aplicação de carga de até 1.000 kgf. O sistema de aplicação de cargas é realizado através da colocação de pesos em braço de alavanca, com relação de 1/10, para multiplicação das cargas e obtenção das pressões desejadas.

A Prensa acompanha um Software operacional desenvolvido em Visual Basic para ambiente Windows XP / Windows 7, com banco de dados em access para comando, controle e monitoração do ensaio, com cadastramento write my papers for me de amostras e corpos de prova, traçado de gráfico, armazenamento de dados e emissão de relatórios.

A Contento também fornece os seguintes acessórios para o Ensaio de Adensamento Unidimensional:
- Célula tipo ortigão de 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm² ou 2”, 3” e 4” de diâmetro.
- Pedra porosa com 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm² ou 2”, 3” e 4” de diâmetro.
- Molde cortante (vazador) para moldagem do cp de 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm² ou 2”, 3” e 4” de diâmetro.
- Dispositivos de acrílico usados para transferência dos cp para a célula.
- Jogo de pesos de 100kg ou 50 kg.
- Mesa de aço reforçada com capacidade para duas prensas de adensamento.
- Tubo graduado para ensaio de permeabilidade.
Para saber mais sobre o Ensaio de Adensamento Unidimensional e os produtos e tecnologias Contenco, converse com a nossa equipe! Envie um email contenco@back.contenco.com.br ou ligue para +55 31 3623-3623 | 31 98878-6968.

Aproveite para seguir a Contenco nas redes sociais e acompanhar as nossas novidades!

Facebook: https://www.facebook.com/ContencoPavitest/

Instagram: @contenco_pavitest

LinkedIn: https://www.linkedin.com/company/contenco/
junho 7, 2019
